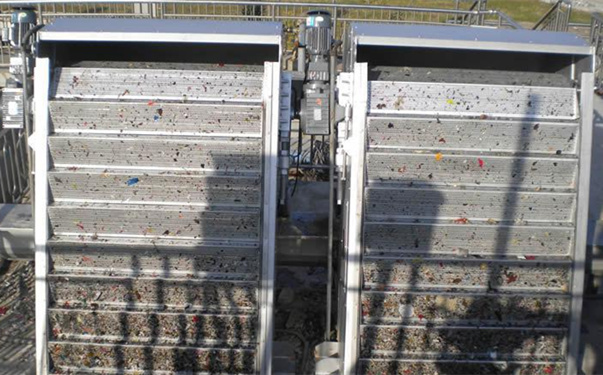

網板梯格柵清污機結構說明

　　(1)驅動裝置。

　　網板梯柵機的驅動裝置位于機架的上部，除了傳動裝置外，其余均由不銹鋼制成。驅動裝置采用軸裝式減速器，在機架的兩側設有螺旋式調節裝置，用于調節傳動鏈的張力。

　　驅動電機適用于380V/3相/50Hz的電源，保護等級為IP55，絕緣等級為f，電機額定功率比最大實際功耗大10%。帶過載保護裝置。傳動軸的設計有足夠的強度和剛度來承受彎矩和扭矩同時作用的載荷。

　　(2)機架。

　　整個格柵組件直接安裝在通道上，水中的固體物質由網板串聯而成的過濾帶捕獲，送到除污機驅動裝置后方較高的位置，然后排出。同時，旋轉刷進一步清潔網板。

　　網板階梯式格柵除污器的框架是由不銹鋼板和型鋼焊接而成的整體剛性結構。清洗機的焊接框架是一個具有足夠強度和剛度的剛性整體，在規定的水位差工況下不會發生變形。框架材料均為不銹鋼，兩塊側板之間有一定距離設置橫撐，保證設備安全可靠運行。

　　焊接網架為剛性整體，有足夠的強度和剛度，在1.0米水位差的工況下不會變形?？蚣軆蓚?cè)與格柵井之間有間隙，框架兩側用橡膠密封板防止漂浮垃圾通過?？蚣軆蓚?cè)設有安裝連接軸承，通過膨脹螺栓與基礎平臺固定。

　　(3)牽引鏈和鏈輪。

　　用于傳動的牽引鏈由不銹鋼制成。鏈條有足夠的截面尺寸，牽引鏈的斷裂強度不小于最大牽引力的5倍。用于傳動的牽引鏈輪和導向裝置(非鏈輪)分別放置在機架兩側的上部和下部。水下導向裝置形式，結構上有可靠設施，防止格柵渣等污物纏繞。導向裝置是非鏈輪機構。

　　(4)屏風板。

　　網板由不銹鋼制成，網面有規則排列的孔。網面具有通水和攔截污物的功能，臺階面可以攔截較大的污物。整個階梯式篩網過濾帶表面有足夠的水通道，保證水通道面積和流量符合設計要求，污水通過格柵縫隙的流速小于1m/s..

　　(5)清潔刷子。

　　清潔刷設置在篩板返回行程的起點，由單獨的減速電機驅動，并在篩板移動時幫助卸載和清潔篩板的外表面。清潔刷毛由尼龍材料制成。

　　(6)沖洗裝置。

　　網板梯柵機配有噴孔沖洗裝置，確保卸料后回流孔板無污物附著，徹底消除篩網堵塞。

　　電氣控制:

　　篩網除污機的配套就地控制柜采用不銹鋼制造。

　　篩網式階梯格柵除污機的電氣控制具有手動、自動、手動和自動切換、緊急停止、切斷、報警等功能。篩網式階梯格柵清潔器的電氣控制具有過載保護功能，一旦出現故障，就會向控制中心發出報警信號。

　　用途可以清除漂浮物和纖維物質，在運行過程中可以清潔格柵渣而不堵塞水。它主要由驅動裝置、機架、主動鏈輪、牽引鏈、網板和電氣控制柜組成。

　　工作時，篩板由雙面?zhèn)鲃渔滘?qū)動，從下到上抽取整個通道寬度內的污物，到達上部時，通過鏈輪的轉向功能自動完成卸污工作。我公司GF型格柵除污機的結構形式和主要技術參數能夠滿足招標文件的要求，該設備已在山東昌邑污水處理廠和常州吳楠污水處理廠投入使用，銷售網絡遍布全國，市場占有率高。

　　網板階梯式格柵清潔器清潔效果可靠，結構設計自清潔能力可靠，無污垢纏繞和粘附現象，格柵底部無污垢堆積形成死角，網板階梯式格柵清潔器滿足24小時連續運行的要求。
