一、產品簡介:
鋼絲繩格柵除污機適應范圍廣,寬度可達4m,深度可達30m,撈渣量大(可達300kg以上),卸渣,效率高。易損件少,水下無運轉部件,維護檢修方便,運行監控保護措施齊全,運行極其安全可靠。

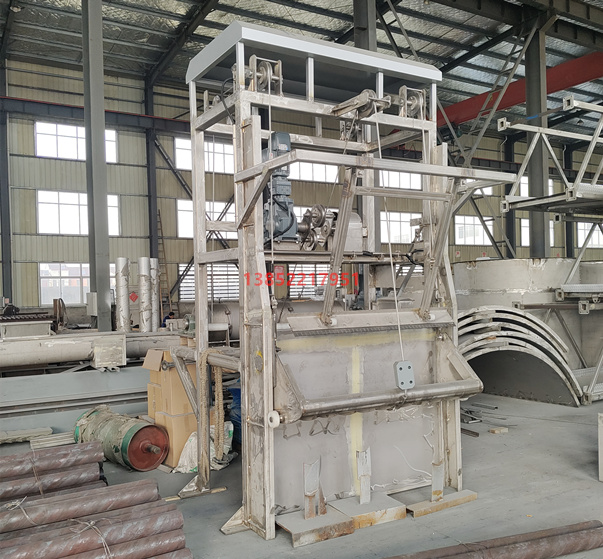

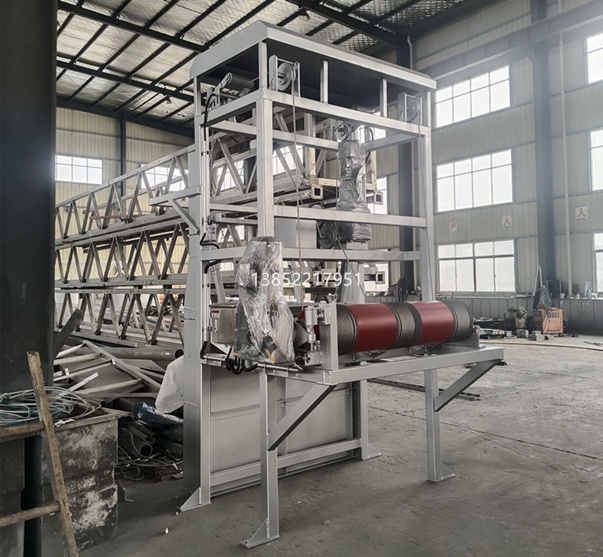

產品由初五耙斗、機架、提升部件、除污推桿、控制部件與地面支架等組成,耙斗處于張開位置并沿軌道下降至底部,在控制部件的作用下完成合耙,耙齒插入柵隙上行將攔截的柵渣、雜物等撈入耙中,至出渣口出借助除污推桿將柵渣卸出,耙斗停止上行并張開,完成一個除污運作循環,述動作程序均通過現場配電箱中的PLC自動控制完成,格柵的運行根據設定的時間間隔運行,也可根據格柵前后水位差自動控制運行。
二、適用范圍:

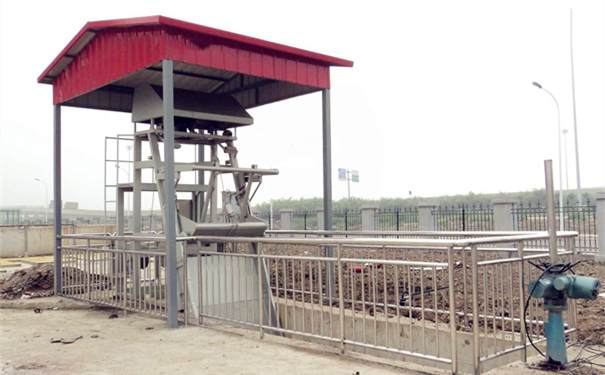

鋼絲繩牽引式格柵除污機主要用于取水口、雨水泵站或合流制泵站、攔截漂浮的粗大雜物或較重沉積物(砂、小石塊等)一般作為中、粗格柵使用。
三、工作原理
主要由初五耙斗、機架、提升部件、除污推桿、控制部件與地面支架等組成。耙斗處于張開位置并沿軌道下降至底部,在控制部件的作用下完成合耙,耙齒插入柵隙上行將攔截的柵渣、雜物等撈入耙中,至出渣口出借助除污推桿將柵渣卸出,耙斗停止上行并張開,完成一個除污運作循環。
程序均通過現場配電箱中的PLC自動控制完成,格柵的運行根據設定的時間間隔運行,也可根據格柵前后水位差自動控制運行。
四、訂貨說明:
鋼絲繩格柵除污機注明設備的材質(碳鋼或不銹鋼),防腐有殊要求時請注明。詳細注明設備的型號、渠寬、柵條高度和柵條間隙。注明設備的安裝角度,一般為75或90,配套輸送機、壓榨機、渣車等附屬設備時請注明。注明自動控制方式(液位差控制或時間控制)。
五、產品材質說明
·機架:304不銹鋼
·柵條:304不銹鋼
·除渣耙斗:304不銹鋼
·除污推桿:304不銹鋼
·鋼絲繩:304不銹鋼
·電控箱外殼:304不銹鋼
·緊固件:321不銹鋼
六、鋼絲繩格柵電器控制系統
格柵設有手、自動轉換開關,手動時可進行張耙,合耙,上行,下行的單動作控制;自動時,可由預設的時間控制格柵除污機來完成整個循環過程。
另外,控制箱預留了PLC輸入輸出接口。接口為無源繼電器式。輸入接口:開停機;輸出接口:運行、故障、自控系統準操作,控制箱內主要元器件采用西門子公司產品。
